G6

G6 是关系数据可视化引擎,开发者可以基于 G6 拓展出属于自己的图分析应用或者图编辑器应用。

特性

安装

HTML 引入

既可以通过将脚本下载到本地也可以直接引入在线资源;
<!-- 引入在线资源 -->
<script src="https://unpkg.com/@antv/g6/build/g6.js"></script>
<!-- 引入本地脚本 -->
<script src="./g6.js"></script>

通过 npm 安装

我们提供了 G6 npm 包,通过下面的命令即可完成安装
npm install @antv/g6 --save
成功安装完成之后,即可使用 import 或 require 进行引用。
import G6 from '@antv/g6';

const graph = new G6.Graph({
  container: 'mountNode',
  width: 600,
  height: 300
});

开始使用

在 G6 引入页面后,我们就已经做好了创建第一个图的准备了。
下面,以一个简单关系图为例,开始我们的第一个图创建。

浏览器引入方式

1.创建 div 图表容器

在页面的 body 部分创建一个 div,并制定必须的属性 id
<div id="mountNode"></div>

2.编写图绘制代码

以下代码放置在 HTML 文档的 <script></script> 标签当中,可以放在页面代码的任意位置(最好放在 </body> 之前)。
const data = {
  nodes: [{
    id: 'node1',
    x: 100,
    y: 200
  },{
    id: 'node2',
    x: 300,
    y: 200
  }],
  edges: [{
    id: 'edge1',
    target: 'node2',
    source: 'node1'
  }]
};
const graph = new G6.Graph({
  container: 'mountNode',
  width: 500,
  height: 500
});
graph.read(data);

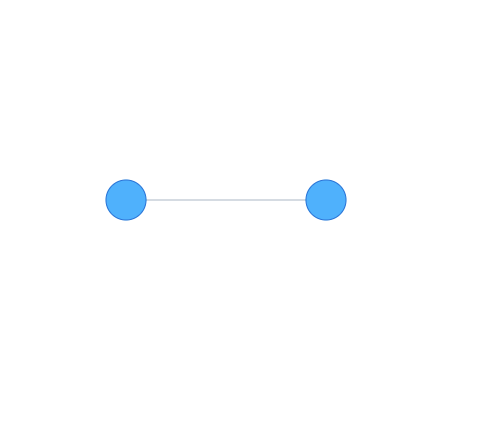

完成上述两步之后,保存文件并用浏览器打开,一张简单关系图就绘制成功了:
完整的代码如下:
<!DOCTYPE html>
<html>
  <head>
    <meta charset="utf-8">
    <title>一个简单的关系图</title>
    <!-- 引入 G6 文件 -->
    <script src="https://gw.alipayobjects.com/os/antv/pkg/_antv.g6-2.0.5/build/g6.js"></script>
  </head>
  <body>
    <!-- 创建图容器 -->
    <div id="mountNode"></div>
    <script>
      const data = {
        nodes: [{
          id: 'node1',
          x: 100,
          y: 200
       },{
          id: 'node2',
          x: 300,
          y: 200
       }],
        edges: [{
          id: 'edge1',
          target: 'node2',
          source: 'node1'
       }]
      };
      const graph = new G6.Graph({
        container: 'mountNode',
        width: 500,
        height: 500
      });
      graph.read(data);
    </script>
  </body>
</html>
