G6 是骨,Plugins 是血肉。

概述

本文档主要向大家介绍如何扩展 G6,如有描述不清楚、有误的地方欢迎大家在 GitHub 上提 Issue 指正,或是直接 PR 修缮。根据您的贡献度,我们会视情况将您加入 AntV 共建者名录 :-)

安装

既可以通过将脚本下载到本地也可以直接引入在线资源:
<!-- 引入 G6  -->
<script src="https://unpkg.com/@antv/g6/build/g6.js"></script>
<!-- 引入 Plugins -->
<script src="https://unpkg.com/@antv/g6/build/plugins.js"></script>
官方的插件目前维护在 G6 的主仓库里,如果要使用官方提供的插件,只需要安装 @antv/g6 即可。
npm install @antv/g6 --save
可以按需要引入
const G6 = require('@antv/g6');
const Minimap = require('@antv/g6/build/plugin.tool.minimap');
也可以全部引入
const G6 = require('@antv/g6');
const G6Plugins = require('@antv/g6/build/plugins');

如何使用

我们提供两种类型的官方插件。

全局型

直接引入:
顾名思义,全局型的插件只需要引入一次,全局通用。
// 引入后会在 G6 全局注册一个 shape 为 quadraticCurve 的边
require('../plugins/edge.quadraticCurve/');

const G6 = require('../src/index');
const data = {
  nodes: [{
    id: 'node1',
    x: 100,
    y: 200
  },{
    id: 'node2',
    x: 300,
    y: 200
  }],
  edges: [{
    target: 'node2',
    source: 'node1',
    shape: 'quadraticCurve'
  },{
    target: 'node1',
    source: 'node2',
    shape: 'quadraticCurve'
  }]
};
const graph = new G6.Graph({
  container: 'mountNode',
  width: 500,
  height: 500
});
graph.edge({
  style: {
    endArrow: true
  }
});
graph.read(data);

实例型

实例型的插件必须是一个构造类,使用时要从该插件中构造出插件实例,然后传入图类进行使用,例如:
实例型的插件意味着这个插件会和一个 graph 实例挂钩。插件自身的生命周期应跟随着 graph 的生命周期保持一致。
const Plugin = require('../plugins/tool.minimap/');
const plugin = new Plugin({
  container: 'minimap',
  width: 180,
  height: 120
});
const data = {
  nodes: [{
    id: 'node0',
    x: -100,
    y: 200
  }, {
    id: 'node1',
    x: 100,
    y: 200
  }, {
    id: 'node2',
    x: 300,
    y: 200
  }, {
    id: 'node3',
    x: 600,
    y: 200
  }],
  edges: [{
    target: 'node0',
    source: 'node1'
  }, {
    target: 'node2',
    source: 'node1'
  }, {
    target: 'node2',
    source: 'node3'
  }]
};
const graph = new G6.Graph({
  container: 'mountNode',
  width: 500,
  height: 500,
  plugins: [plugin]
});
graph.read(data);

如何拓展

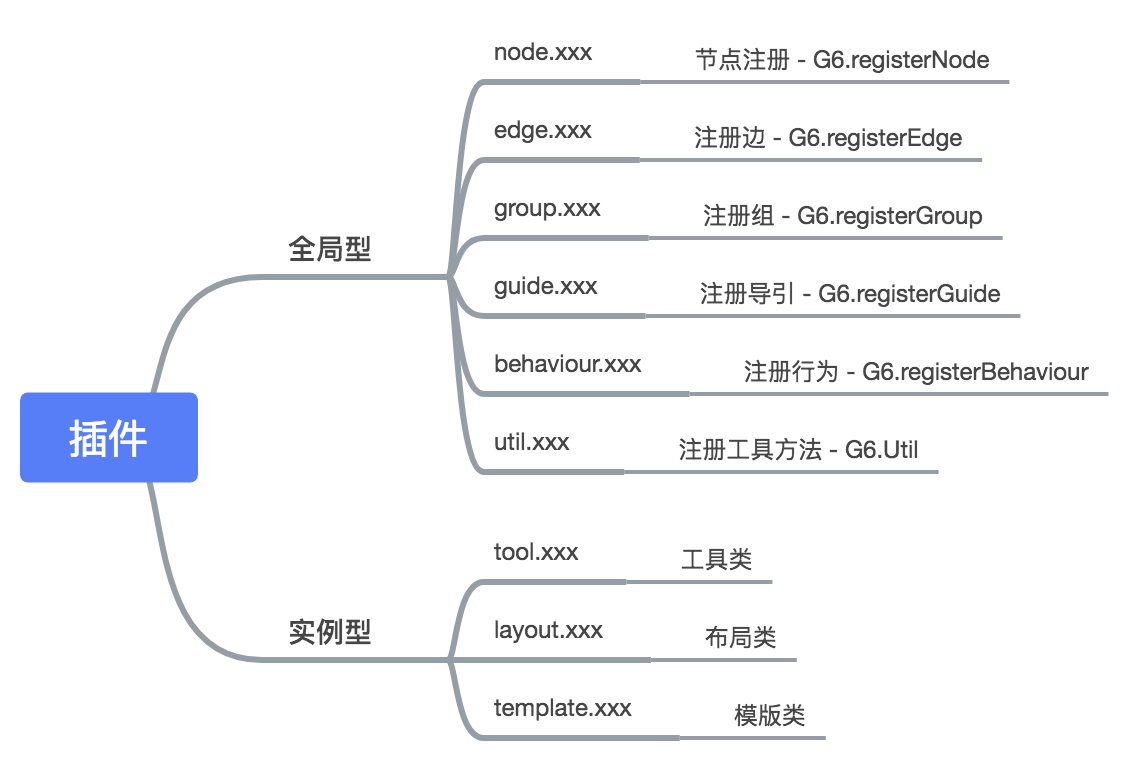

G6 的插件拓展非常自由,在代码层面上没有做任何的约束。但为了让开发插件有据可依,提高插件使用者检索信息的效率。还是给出了一套官方的插件分类规范。用户开发自己的插件时候可以遵循,也可以不遵循但如果要提 PR 将插件合到 G6 的开源仓库,成为官方推荐的插件,则必须遵循上述规范。

全局型

全局型一般会直接调用。G6 抛出的静态注册接口如下:
接口
描述
registerNode
注册一种节点
registerEdge
注册一种边
registerGroup
注册一种群组
registerGuide
注册一种导引
registerBehaviour
注册一种行为
或者直接在 G6 的全局对象上注册:
G6.Util.custom = ()=>{};

实例型

G6 对实例型插件的约定是松散的,仅在初始化图类时调用 init(), 销毁时调用 destroy(),用户在写插件构造类时,只需要复写这两个方法就可以完成。
class Plugin() {
  // 初始化图类时调用
  init() {
    this.graph; // 图类
  }
  // 销毁图类时调用
  destroy() {
  }
}
G6.Plugins[name] = Plugin; // 将插件注册到 G6.Plugins
另外,如果是布局型插件,应该将布局对象单独抽离,并在插件中,将布局对象构造类注册到 G6.Layouts。例如:
const G6 = require('@antv/g6');
const Layout = require('./layout');

G6.Layouts.Circle = Layout;

class Plugin {
  constructor(options) {
    this.options = options;
  }
  init() {
    const graph = this.graph;
    graph.on('beforeinit', () => {
      const layout = new Layout({
        graph,
        ...this.options
      });
      graph.set('layout', layout);
    });
  }
}

G6.Plugins['layout.circle'] = Plugin;

module.exports = Plugin;
