简介

Graph 是最基础的图类,G6 技术栈中所有关系图都是由该类负责绘制。
创建 Graph 的方式如下:
new G6.Graph(cfg);
创建一个 graph 实例,返回一个 Graph 对象,建议在单个容器上只初始化一个 Graph 实例。参数 cfg 详见下列配置项。

配置项

container

需传入 dom 容器或者容器id {domObject || string} [必选]

width

画布宽,单位像素 {number} [可选]
不设置则自适应父容器宽

height

画布宽,单位像素 {number} [可选]
不设置则自适应父容器高

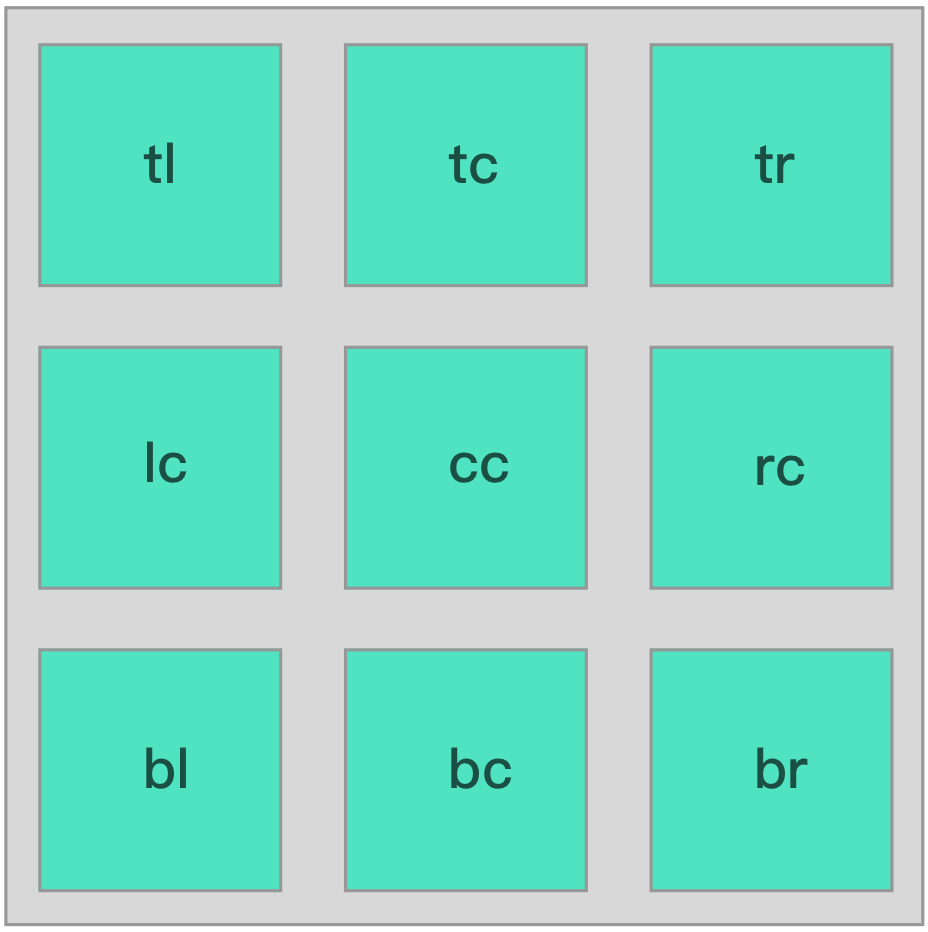

fitView

初始化视口区域 {string} [可选]
候选值为: 'tl', 'lc', 'bl', 'cc', 'tc', 'tr', 'rc', 'br', 'bc', 'autoZoom'

fitViewPadding

视口适应画布边距   {number || array} [可选]

minZoom

最小缩放倍率         {number} [可选]

maxZoom

最大缩放倍率        {number} [可选]

modes

模式集                 {object} [可选]
可按如下格式设置默认行为:
new Graph({
  modes: {
    default: ['hehaviourName']
  }
});

mode

当前模式             {string} 默认: default

plugins

插件集               {array}

layout

布局参数            {object|function|object}
type  {plainObject}
{
    auto: {boolean}, // 是否在画布数据变更后自动布局 默认 是true
    processer: {object|function}, // 布局处理器
}
type  {function}
(nodes, edges)=>{
    // nodes 节点集
    // edges 边集
    // 在此处进行布局
}

type  {object}
{
    excute() {
        this.nodes; // 节点集
        this.edges; // 边集
        this.graph; // 当前图类
    }
}

方法

save

保存当前图数据
graph.save(); // 返回图数据

read

读取并渲染图数据。
graph.read(data);
参数:
data     {object} 数据模型
导入的数据模型,以下健名在 G6 中有特定含义,是保留字段,用户在设置自有数据时应 避免使用 。用以下格式传入数据:
{
    nodes:[],
    edges:[],
    groups: [],
    guides: []
}
节点的数据模型
{
    id: 'node1',             // id 必须唯一
    color: '#333',           // 颜色
    size: 10 || [10, 10],    // 尺寸 || [宽, 高]
    shape: 'circle',         // 所用图形
    style: {                 // 关键形样式(优先级高于color)
        fill: 'red',
        stroke: 'blue'
    },
    label: '文本标签' || {     // 文本标签 || 文本图形配置
        text: '文本标签',
        fill: 'green'
    },
    parent: 'group1',         // 所属组
    index: 1,                 // 渲染层级
}
边的数据模型
{
    id: 'edge1',           // id 必须唯一
    source: 'node1',       // 源节点 id
    target: 'node2',       // 目标节点 id
    controlPoints: [{      // 控制点
        x: 10,
        y: 10
    }],
    sourceAnchor: 0,       // 源节点锚点
    targetAnchor: 2,       // 目标节点锚点
    color: 'red',          // 颜色
    size: 3,               // 尺寸
    shape: 'line',         // 所用图形
    style: {               // 关键形样式(优先级高于color)
        fill: 'red',
        stroke: 'blue'
    },
    label: '文本标签' || {   // 文本标签 || 文本图形配置
        text: '文本标签',
        fill: 'green'
    },
    parent: 'group1',       // 所属组
    index: 1,               // 渲染层级
}

群组的数据模型
{
    id: 'group1',             // id 必须唯一
    color: '#333',           // 颜色
    size: 10 || [10, 10],    // 尺寸 || [宽, 高]
    shape: 'circle',         // 所用图形
    style: {                 // 关键形样式(优先级高于color)
        fill: 'red',
        stroke: 'blue'
    },
    label: '文本标签' || {     // 文本标签 || 文本图形配置
        text: '文本标签',
        fill: 'green'
    },
    parent: 'group2',         // 所属组
示例
const data = {
    nodes: [{
        id: 'node1',
        x: 100,
        y: 200
    },{
        id: 'node2',
        x: 300,
        y: 200
    }],
    edges: [{
        id: 'edge1',
        target: 'node2',
        source: 'node1'
    }]
};
const graph = new G6.Graph({
    container: 'mountNode',
    width: 500,
    height: 500
});
graph.read(data);

on

事件监听
参数
eventName   {string} 事件名
callback      {function} 事件回调函数
事件对象
{
    currentItem,  // drag 拖动子项
    currentShape, // drag 拖动图形
    shape,        // 图形对象
    item,         // 子项
    domEvent,     // 原生的 dom 事件
    x,            // 图横坐标
    y,            // 图纵坐标
    domX,         // dom横坐标
    domY,         // dom纵坐标
    action,       // 数据变更动作 add、update、remove、changeData
    toShape,      // mouseleave、dragleave 到达的图形
    toItem,       // mouseleave、dragleave 到达的子项
鼠标事件
这类事件可以与前缀 '' ( 空即任意 ), 'node','edge','group', 'guide',自由组合使用:
graph.on('click', (ev)=>{});             // 鼠标左键点击事件
graph.on('dblclick', (ev)=>{});          // 鼠标左键双击事件
graph.on('mouseenter', (ev)=>{});        // 鼠标移入事件
graph.on('mouseleave', (ev)=>{});        // 鼠标移出事件
graph.on('mousedown', (ev)=>{});         // 鼠标按下事件
graph.on('mouseup', (ev)=>{});           // 鼠标抬起事件
graph.on('mousemove', (ev)=>{});         // 鼠标移动事件
graph.on('dragstart', (ev)=>{});         // 鼠标开始拖拽事件
graph.on('drag', (ev)=>{});              // 鼠标拖拽事件
graph.on('dragend', (ev)=>{});           // 鼠标拖拽结束事件
graph.on('dragenter', (ev)=>{});         // 鼠标拖拽进入事件
graph.on('dragleave', (ev)=>{});         // 鼠标拖拽移出事件
graph.on('drop', (ev)=>{});              // 鼠标拖拽放置事件
graph.on('contextmenu', (ev)=>{});       // 菜单事件
其它事件
graph.on('keydown', function(ev){});             // 键盘按键按下事件
graph.on('keyup', function(ev){});               // 键盘按键抬起事件
graph.on('wheel', function(ev){});               // 滚轮事件
graph.on('beforechangesize', function(ev){})     // 画布尺寸变化前
graph.on('afterchangesize', function(ev){})      // 画布尺寸变化后
graph.on('beforeviewportchange', function(ev){}) // 视口变化前
graph.on('afterviewportchange', function(ev){})  // 视口变化后
graph.on('beforechange', function(ev){})         // 子项数据变化前
graph.on('afterchange', function(ev){})          // 子项数据变化后

find

查询
graph.find(id);
参数
id   {string} 项 id
返回
item   {object || undefined}
查询成功返回项对象,否则返回 undefinde
示例
// 查询 id 为 node1 的项
graph.find('node1')

add

新增项
graph.add(type, model)
参数
type {string} 项类型 可以是 nodeedgeguide
model {object} 数据模型
示例
// 添加一个节点
graph.add('node', {
    x: 50,
    y: 50
})

remove

删除项
graph.remove(item)
参数
item {string || object} 项 id 或 项对象
示例
// 删除 id 为 node1 的项
graph.remove('node1')

// 删除 node1 项
const node1 = graph.find('node1');
graph.remove(node1);

update

更新项
graph.update(item, model)
参数
item       {string || object} 项 id 或 项对象
model       {object} 数据模型
示例
// 将 id 为 node1 的项 x 更新为 100
graph.update('node1', {
    x: 100
});

// 将 node1 项 x 更新为 100
const node1 = graph.find('node1');
graph.update(node1, {
    x: 100
}));

node

参数
mappingObject {object} 映射对象
为了提高效率,数据导入、导出简单一致,G6 2.0 中取消映射数据和原始数据的隔离,并把映射的泛化为一般的映射概念,用户可以往里面写入任何值,任何映射规则。例如:
graph.node({
  custom: customValue
});
每种映射通道都支持,单值回调函数 ,例如:
graph.node({
  color: 'red',
  size(model) {
    if (model.type === 'a') {
      return 10;
    }
    return 20;
  }
});
默认图形,支持以下几个视觉通道:
/**
 *节点颜色映射
 *@param  {string|function} param 支持通用颜色
 */
graph.node({
    color: param
});

/**
 *节点尺寸映射
 *@param  {number|array|function} param
 *Number 长宽均为该值
 *Array [width, height] 长宽
 */
graph.node({
    size: param
});

/**
 *节点形状映射
 *@param  {string|function} param
 */
graph.node({
    shape: param
});

/**
*节点文本映射
*@param  {string|function|object} param
*/
graph.node({
    label: param
});

/**
 *节点样式映射
 *@param  {object|function} param
 */
graph.node({
    style: param
});
返回
mapper   {object} 节点映射器

edge

参数
mappingObject {object} 映射对象
为了提高效率,数据导入、导出简单一致,G6 2.0 中取消映射数据和原始数据的隔离,并把映射的泛化为一般的映射概念,用户可以往里面写入任何值,任何映射规则。例如:
graph.edge({
  custom: customValue
});
每种映射通道都支持,单值回调函数 ,例如:
graph.edge({
  color: 'red',
  size(model) {
    if (model.type === 'a') {
      return 10;
    }
    return 20;
  }
});
默认图形,支持一下几个视觉通道:
/**
 *边颜色映射
 *@param  {string|function} param 支持通用颜色
 */
graph.edge({
    color: param
});

/**
 *边粗细映射
 *@param  {number|function} param
 */
graph.edge({
    size: param
});

/**
 *边形状映射
 *@param  {string|function} param
 */
graph.edge({
    shape: param
});

/**
 *边文本映射
 *@param  {string|function|object} param
 */
graph.edge({
    label: param
});

/**
 *样式映射
 *@param  {object} param
 */
graph.edge({
    style: param
});
返回
mapper   {object} 边映射器

group

参数
mappingObject {object} 映射对象
为了提高效率,数据导入、导出简单一致,G6 2.0 中取消映射数据和原始数据的隔离,并把映射的泛化为一般的映射概念,用户可以往里面写入任何值,任何映射规则。例如:
graph.group({
  custom: customValue
});
每种映射通道都支持,单值回调函数 ,例如:
graph.group({
  label: 'group',
  style(model) {
    if (model.type === 'a') {
      return {
        stroke: 'red'
      };
    }
    return {
      stroke: 'blue'
    };
  }
});
默认图形,支持一下几个视觉通道:
/**
*群组文本映射
*@param  {string|function|object} param
*/
graph.group({
    label: param
});

/**
*群组样式映射
*@param  {object|function} param
*/
graph.group({
    style: param
});
返回
mapper    {object} 群组映射器

getDomPoint

通过图坐标获取 dom 坐标。
graph.getDomPoint(graphPoint)
参数
graphPoint   {object} 图坐标
返回
domPoint       {object} dom 坐标
示例
// 获取画布上图坐标为 (50, 50) 的 dom 坐标
graph.getDomPoint({
    x: 50,
    y: 50
});

getPoint

通过 dom 坐标获取图坐标。
graph.getPoint(domPoint)
参数
domPoint       {object} dom 坐标
返回
graphPoint   {object} 图坐标
示例
// 获取画布上 dom 坐标为 (50, 50) 的图坐标
graph.getPoint({
    x: 50,
    y: 50
});

focusPoint

聚焦某点,即将视口中心移动到该点
graph.focusPoint(graphPoint);
参数
graphPoint   {object} 图坐标
示例
// 将画布中心聚焦到图坐标 (50, 50)
graph.focusPoint({
    x: 50,
    y: 50
});

focus

聚焦某项
graph.focus(item)
参数
item   {string || object} 项 id 或 项对象
示例
// 将画布中心聚焦到 id 为 node1 的项中心
graph.focus('node1');

// 将画布中心聚焦到 node1 项中心
const node1 = graph.focus('node1');
graph.focus(node1);

zoom

画布缩放

使用方法(一)

graph.zoom(scale);  // 以画布中心,进行缩放
参数
scale   {number} 缩放比率
示例
// 以画布中心为缩放点,将画布缩放到实际尺寸的 1/2
graph.zoom(0.5);

使用方法(二)

graph.zoom(graphPoint, scale);  // 以图坐标 point 中心,进行缩放
参数
graphPoint   {object} 缩放中心
scale             {number} 缩放比率
示例
// 以图坐标 (100, 100) 为缩放点,将画布缩放到实际尺寸的 1/2
graph.zoom({
    x: 100,
    y: 100
}, 0.5);

translate

平移画布
graph.translate(dx, dy);
参数
dx   {number} 右方向为正,平移 dx 距离
dy  {number} 下方向为正,平移 dy 距离
示例
// 画布向右平移 50,向下平移 50
graph.translate(50, 50);

changeSize

改变画布尺寸
graph.changeSize(width, height);
参数
width     {number} 画布宽
height  {number} 画布高
示例
// 将画布尺寸修改为 500 * 500
graph.changeSize(500, 500);

setFitView

适应视口
graph.setFitView(fitView);
参数
fitView   {string} 参数同 fitView
示例
// 将图相对于画布居中
graph.setFitView('cc');

getZoom

获取画布缩放比率
graph.getZoom();
返回
scale   {number} 缩放比率

getWidth

获取画布宽
graph.getWidth();
返回
width   {number} 画布宽

getHeight

获取画布高
graph.getHeight();
返回
height   {number} 画布高

getItems

获取图内所有项
graph.getItems();
返回
items   {array} 所有项

getNodes

获取图内所有节点
graph.getNodes();
返回
nodes   {array} 节点集

getEdges

获取图内所有边
graph.getEdges();
返回
edges   {array} 边集

getGroups

获取图内所有群组
graph.getGroups();
返回
groups   {array} 群组集合

getGuides

获取图内所有导引
graph.getGuides();
返回
guides   {array} 导引集合

preventAnimate

阻止动画,回掉函数中的执行代码,将不会做动画。
graph.preventAnimate(callback);
参数
callback   {function} 无动画执行函数
