度量 Scale,是数据空间到图形空间的转换桥梁,负责原始数据到 [0, 1] 区间数值的相互转换工作。针对不同的数据类型对应不同类型的度量。
根据数据的类型,F2 支持以下几种度量类型:
在 F2 的使用中,我们主要通过列定义操作来接触度量:
const data = [
  { a: 'a', b: 20 },
  { a: 'b', b: 12 },
  { a: 'c', b: 8 },
];
const defs = {
  a: {
    type: 'cat' // 声明 a 字段的类型
  },
  b: {
    min: 0, // 手动指定最小值
    max: 100 // 手动指定最大值
  }
};

chart.source(data, defs);

通用属性

chart.scale('fieldName', {
  // 各个属性配置
});
下面列出的是通用的属性:
属性名
类型
说明
type
String
指定不同的度量类型,支持的 type 为 identitylinearcattimeCat
formatter
Function
回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、提示信息 tooltip 上的显示。
range
Array
输出数据的范围,数值类型的默认值为 [0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
alias
String
该数据字段的显示别名,一般用于将字段的英文名称转换成中文名。
tickCount
Number
坐标轴上刻度点的个数,不同的度量类型对应不同的默认值。
ticks
Array
用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
代码示例:
chart.scale('aqi',  {
  min: 0,
  ticks: [ 0, 50, 100, 150, 200, 300, 500 ],
  alias: 'AQI(空气质量指数)',
});

各个 Scale 类型对应的属性

linear

属性名
类型
说明
alias
String
别名。
nice
Boolean
默认为 true,用于优化数值范围,使绘制的坐标轴刻度线均匀分布。例如原始数据的范围为 [3, 97],如果 nice 为 true,那么就会将数值范围调整为 [0, 100]。
min
Number
定义数值范围的最小值。
max
Number
定义数值范围的最大值。
range
Array
输出数据的范围,数值类型的默认值为 [0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter
Function
回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks
Array
用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount
Number
定义坐标轴刻度线的条数,默认为 5。
tickInterval
Number
用于指定坐标轴各个标度点的间距,是原始数据之间的间距差值,tickCount 和 tickInterval 不可以同时声明。

cat

属性名
类型
说明
alias
String
别名。
range
Array
输出数据的范围,数值类型的默认值为 [0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter
Function
回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks
Array
用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
tickCount
Number
定义坐标轴刻度线的条数,默认为 5。
values
Array
具体的分类的值,一般用于指定具体的顺序和枚举的对应关系。
isRounding
Boolean
默认值为 false, 在计算 ticks 的时候是否允许取整以满足刻度之间的均匀分布,取整后可能会和用户设置的 tickCount 不符合。
values 属性常用于 2 个场景:
  1. 需要制定分类的顺序时,例如:c 字段有'最大','最小'和'适中'3种类型,我们想指定这些数值在坐标轴或者图例上的显示顺序时:
const defs = {
  c: {
    type: 'cat',
    values: [ '最小','适中','最大' ]
  }
};

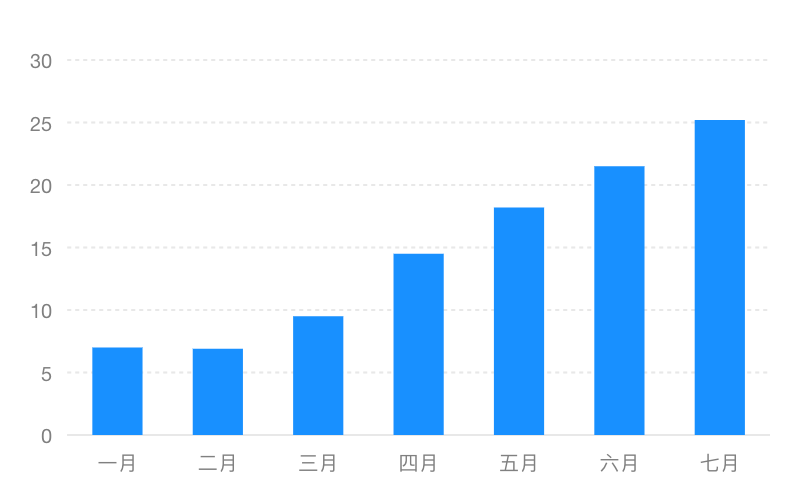

  1. 数据字段中的数据是数值类型,但是需要转换成分类类型,这个时候需要注意原始数据必须是索引值
const data = [
  { month: 0, tem: 7, city: 'Tokyo' },
  { month: 1, tem: 6.9, city: 'Tokyo' },
  { month: 2, tem: 9.5, city: 'Tokyo' },
  { month: 3, tem: 14.5, city: 'Tokyo' },
  { month: 4, tem: 18.2, city: 'Tokyo' },
  { month: 5, tem: 21.5, city: 'Tokyo' },
  { month: 6, tem: 25.2, city: 'Tokyo' }
];
const defs = {
  month: {
    type: 'cat',
    values: [ '一月', '二月', '三月', '四月', '五月', '六月', '七月' ] // 这时候 month 的原始值是索引值
  }
};

const chart = new F2.Chart({
  id: 'c1',
  width: 400,
  height: 250,
  pixelRatio: window.devicePixelRatio
});
chart.source(data, defs);
chart.legend({
  align: 'center',
  itemWidth: null
});
chart.interval().position('month*tem');
chart.render();

timeCat

时间分类类型,默认会对数据做排序
属性名
类型
说明
nice
Boolean
是否将 ticks 进行优化,变更数据的最小值、最大值,使得每个 tick 都是用户易于理解的数据。
mask
String
数据的格式化格式 默认:'YYYY-MM-DD'。
tickCount
Number
坐标点的个数,默认是 5。但不一定是准确值。
values
Array
具体的分类的值,一般用于指定具体的顺序和枚举的对应关系。
alias
String
别名。
range
Array
输出数据的范围,数值类型的默认值为 [0, 1],格式为 [min, max],min 和 max 均为 0 至 1 范围的数据。
formatter
Function
回调函数,用于格式化坐标轴刻度点的文本显示,会影响数据在坐标轴 axis、图例 legend、tooltip 上的显示。
ticks
Array
用于指定坐标轴上刻度点的文本信息,当用户设置了 ticks 就会按照 ticks 的个数和文本来显示。
isRounding
Boolean
默认值为 false, 在计算 ticks 的时候是否允许取整以满足刻度之间的均匀分布,取整后可能会和用户设置的 tickCount 不符合。
注意:maskformatter 这两个属性不可共用,如果同时设置了,会根据 formatter 进行格式化,mask 属性将不生效。
性能小提示:
当图表的数据源已经过排序,可以通过在列定义中设置 sortable: false 来提升性能,默认情况下,会对 timeCat 类型的度量进行数据排序操作。
chart.scale('fieldName', {
  type: 'timeCat',
  sortable: false
})
