F2 提供一套交互机制,以达到通用交互行为的封装和复用。基于此机制,我们提供了以下五种通用的交互行为:
  1. 饼图选中
  2. 柱状图选中
  3. 图表平移
  4. 图表缩放
  5. 图表 swipe 快扫
对于开发者来说,可以基于此机制封装自己的交互行为,详见 自定义交互行为 教程,非常欢迎一起建设。
说明
交互模块默认没有打包至 @antv/f2 模块包中。使用时需要手动引入,如下:
// 首先引入 F2
const F2 = require('@antv/f2/lib/index');

// 引入所有的交互行为
require('@antv/f2/lib/interaction/');

// 如果只需要引入其中一种交互行为,那么请使用如下的方式
// 引入 pie-select
require('@antv/f2/lib/interaction/pie-select');

// 引入 interval-select
require('@antv/f2/lib/interaction/interval-select');

// 引入 pan
require('@antv/f2/lib/interaction/pan');

// 引入 pinch
require('@antv/f2/lib/interaction/pinch');
chart.interaction('name', config);
chart.clearInteraction()       // 清除 chart 实例上所有的交互行为
chart.clearInteraction('name') // 清除名称为 'type' 的交互行为

饼图选中

使用

const F2 = require('@antv/f2/lib/index'); // 引入 F2
require('@antv/f2/lib/interaction/pie-select'); // 引入饼图选中交互

// ... 创建饼图

// 调用
chart.interaction('pie-select');

API

chart.interaction('pie-select', {
  startEvent: {String}, // 触发事件,默认为 tap
  animate: {Boolean} || {Object}, // 动画配置
  offset: {Number}, // 光环偏移距离
  appendRadius: {Number}, // 光环大小
  style: {Object}, // 光环的样式配置
  cancelable: {Boolean}, // 是否允许取消选中,默认值为 true,表示允许
  onStart: {Function}, // 事件触发后的回调
  onEnd: {Function}, // 事件结束后的回调
  defaultSelected: {Object} // 设置默认选中的数据,该属性需要在 chart.render() 之后调用方可生效
});

参数说明

startEvent
选中交互的触发事件名称。
animate
动画配置,默认为 false,可将该属性设置为 true 来打开动画。当为 Object 类型时,用于进行动画配置:
animate: {
  duration: 1000, // 动画持续事件
  delay: 0, // 动画延迟执行的时间
  easing: 'bounceOut' // 动画的缓动函数
}
动画参数的设置详见:Animation 动画
offset
选中后出现的光环与饼图的距离。
appendRadius
选中后出现的光环的轴长。
style
设置光环的样式。
cancelable
当 shape 被选中后,再次点击是否允许取消选中,默认为 true,表示会取消选中。
onStart
类型:Function 默认值:null
事件触发后的回调。
onStart(ev) {}
onEnd
事件结束后的回调函数,用于可以基于该回调函数进行相应的操作。
onEnd(ev) {
  // ev: Object 类型, 该对象包含的重要属性如下:
  // ev.data: Object 类型,被选中图形的原始数据
  // ev.shapeInfo: Object 类型,被选中图形的数据信息
  // ev.shape: Shape 实例,被选中的图形
  // ev.selected: 当前 shape 的选中状态
  const { data, shapeInfo, shape, selected } = ev;
}
defaultSelected
chart.interaction('pie-select', {
  defaultSelected: { name: '机器之血', percent: 0.18, a: '1' }
});
用于设置初始化默认选中的数据,只要传入对应的数据即可,详见 demo
注意: 如果需要使用该功能,请在 chart.render() 方法之后调用该交互方法。

实例

饼图选中

柱状图选中

使用

const F2 = require('@antv/f2/lib/index'); // 引入 F2
require('@antv/f2/lib/interaction/interval-select');

// 调用,尽量在 chart.render() 方法之后调用
chart.interaction('interval-select', {});

API

chart.interaction('interval-select', {
  startEvent: {String}, // 触发事件,默认为 tap 事件
  selectStyle: {Object}, // 被选中图形的样式配置
  unSelectStyle: {Object}, // 未被选中图形的样式配置
  selectAxis: {Boolean}, // 是否高亮坐标轴文本
  selectAxisStyle: {Object}, // 坐标轴文本被选中后的样式
  cancelable: {Boolean}, // 是否允许取消选中,默认值为 true,表示允许
  onStart: {Function}, // 事件触发后的回调
  onEnd: {Function}, // 事件结束后的回调
  mode: {String}, // 选中策略,默认为 'shape', 即击中柱子才会触发交互
  defaultSelected: {Object} // 设置默认选中的数据,该属性需要在 chart.render() 之后调用方可生效
});

参数说明

startEvent
选中交互的触发事件名称。
selectStyle
用于设置被选中柱子的显示样式。
unSelectStyle
用于设置未被选中柱子的显示样式。如果不需要设置,可以直接设置为 null
selectAxis
是否高亮坐标轴文本,默认为 true,会高亮。如不需要,可以选择关闭。
selectAxisStyle
设置坐标轴文本高亮的样式。默认只是文字加粗。
cancelable
当 shape 被选中后,再次点击是否允许取消选中,默认为 true,表示会取消选中。
onStart
类型:Function 默认值:null
事件触发后的回调。
onStart(ev) {
  // ev: Object 类型, 该对象包含的重要属性如下:
  // ev.data: Object 类型,被选中图形的原始数据
  // ev.shapeInfo: Object 类型,被选中图形的数据信息
  // ev.selected: 当前 shape 的选中状态
  const { data, shapeInfo, shape, selected } = ev;
}
onEnd
事件结束后的回调函数,用于可以基于该回调函数进行相应的操作。
onEnd(ev) {
  // ev: Object 类型, 该对象包含的重要属性如下:
  // ev.data: Object 类型,被选中图形的原始数据
  // ev.shapeInfo: Object 类型,被选中图形的数据信息
  // ev.selected: 当前 shape 的选中状态
  const { data, shapeInfo, shape, selected } = ev;
}
mode
选中策略,默认为 'shape', 即击中柱子才会触发交互。另一个可选值为 'range',即只要集中点落在该柱子的一定 x 方向范围内都会触发选中交互。
defaultSelected
chart.interaction('ingterval-select', {
  defaultSelected: { name: '机器之血', percent: 0.18, a: '1' }
});
用于设置初始化默认选中的数据,只要传入对应的数据即可,详见 demo
注意: 如果需要使用该功能,请在 chart.render() 方法之后调用该交互方法。

实例

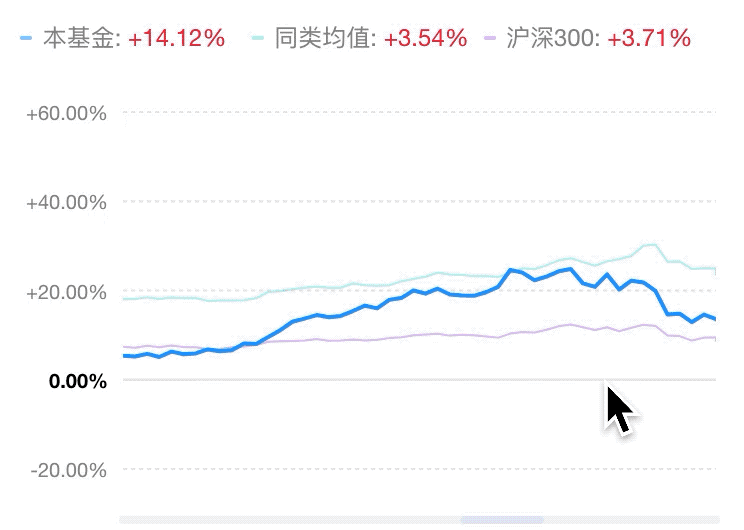

Pan 平移

基于 Hammer.js 的 pan 事件: http://hammerjs.github.io/recognizer-pan/ 同时提供长按触发 tooltip 的交互。

使用

const F2 = require('@antv/f2/lib/index'); // 引入 F2
require('@antv/f2/lib/interaction/pan'); // 引入图表平移交互

// ... 创建 chart 实例

// 调用,需要在 chart.render() 方法之前调用
chart.interaction('pan');

API

chart.interaction('pan', {
  mode: {String}, // 图表平移的方向,默认为 'x'
  speed: {number}, // 用于控制分类类型或者 TimeCat 类型数据的平移速度
  step: {number}, // 用于控制分类类型或者 TimeCat 类型数据每次平移的数据条数
  panThreshold: {Number}, // hammer.js 设置,用于设置触发 pan 事件的最小移动距离
  pressThreshold: {Number}, // hammer.js 设置,用于设置触发 press 事件的设置
  pressTime: {Number}, // hammer.js 设置,用于设置触发 press 事件的最小时间差
  limitRange: {Object}, // 限制范围
  onStart: {Function}, // 事件触发后的回调
  onProcess: {Function}, // 事件进行中的回调
  onEnd: {Function} // 事件结束后的回调
});

参数说明

mode
图表的平移方向,可设置 x 轴、y 轴以及 x、y 两个方向的平移操作。默认值为 'x',即 x 轴平移。
mode: 'x', // x 轴方向平移
mode: 'y', // y 轴方向平移
mode: 'xy', // x y 两个方向平移
注意,对于分类类型或者 TimeCat 类型的数据,只支持 x 轴方向的平移。
speed
用于控制平移速度,数值越大,速度越快,仅适用于分类类型 'cat' 或者时间类型 'timeCat' 数据。
step
用于控制每次平移的数据量,仅适用于分类类型 'cat' 或者时间类型 'timeCat' 数据。
panThreshold
hammer.js 设置,用于设置识别 pan 事件的最小移动距离,详见 http://hammerjs.github.io/recognizer-pan/
pressThreshold
hammer.js 设置,用于设置识别 press 事件的最小移动距离,详见 http://hammerjs.github.io/recognizer-press/
长按会触发 tooltip。
pressTime
hammer.js 设置,用于设置识别 press 事件的最小时间差,详见 http://hammerjs.github.io/recognizer-press/
长按会触发 tooltip。
limitRange
用于设置图表平移的最大最小范围,需要同 x 或者 y 轴对应的数据字段对应,使用如下:
// 假设 x 轴对应的数据字段名为 fieldA
limitRange: {
  fieldA: {
  	min: 0, // 最小值
    max: 100 // 最大值
  }
}
设置之后,图表只会在 x 轴的 0 - 100 数值范围内移动。
参见 demo: x 轴平移
onStart
事件触发后的回调。
onStart(ev) {}
onProcess
事件进行中的回调。
onProcess(ev) {}
onEnd
事件结束后的回调函数,用于可以基于该回调函数进行相应的操作。
onEnd(ev) {}

实例


Pinch 缩放

基于 Hammer.js 的 pinch 事件: http://hammerjs.github.io/recognizer-pinch/

使用

const F2 = require('@antv/f2/lib/index'); // 引入 F2
require('@antv/f2/lib/interaction/pinch'); // 引入图表缩放交互

// ... 创建 chart 实例

// 调用,需要在 chart.render() 方法之前调用
chart.interaction('pinch');

API

chart.interaction('pinch', {
  mode: {String}, // 图表平移的方向,默认为 'x'
  sensitivity: {Number}, // 用于控制分类类型数据的缩放灵敏度
  minScale: {Number}, // 缩小的最小倍数
  maxScale: {Number}, // 放大的最大倍数
  onStart: {Function}, // 事件触发后的回调
  onProcess: {Function}, // 事件进行中的回调
  onEnd: {Function}, // 事件结束后的回调
  pressThreshold: 9, // hammer.js 设置,用于设置触发 press 事件的设置
  pressTime: 251 // hammer.js 设置,用于设置触发 press 事件的最小时间差
});

参数说明

mode
图表的缩放方向,可设置 x 轴、y 轴以及 x、y 两个方向。默认值为 'x',即 x 轴方向的缩放。
mode: 'x', // x 轴方向
mode: 'y', // y 轴方向
mode: 'xy', // x y 两个方向
注意,对于分类类型或者 TimeCat 类型的数据,只支持 x 轴方向的缩放。
sensitivity
用于控制缩放灵敏度,值越小越灵敏,仅适用于分类类型 'cat' 或者时间类型 'timeCat' 数据。
minScale
设置图表缩小时的最小倍数。
maxScale
设置图表放大时的最大倍数。
onStart
事件触发后的回调。
onStart(ev) {}
onProcess
事件进行中的回调。
onProcess(ev) {}
onEnd
事件结束后的回调函数,用于可以基于该回调函数进行相应的操作。
onEnd(ev) {}
pressThreshold
hammer.js 设置,用于设置识别 press 事件的最小移动距离,详见 http://hammerjs.github.io/recognizer-press/
长按会触发 tooltip。
pressTime
hammer.js 设置,用于设置识别 press 事件的最小时间差,详见 http://hammerjs.github.io/recognizer-press/
长按会触发 tooltip。

实例

Swipe 快扫

基于 Hammer.js 的 swipe 事件: http://hammerjs.github.io/recognizer-swipe/
只支持 x 轴水平方向的快扫交互。

使用

const F2 = require('@antv/f2/lib/index'); // 引入 F2
require('@antv/f2/lib/interaction/swipe'); // 引入快扫交互

// ... 创建 chart 实例

// 调用,需要在 chart.render() 方法之前调用
chart.interaction('swipe');

API

chart.interaction('swipe', {
  speed: {number}, // 用于控制分类类型或者 TimeCat 类型数据的平移速度
  threshold: {Number}, // hammer.js 设置,用于设置触发 swipe 事件的最小移动距离
  velocity: {Number}, // hammer.js 设置,用于设置 swipe 的最小速度
  limitRange: {Object}, // 限制范围
  onStart: {Function}, // 事件触发后的回调
  onProcess: {Function}, // 事件进行中的回调
  onEnd: {Function} // 事件结束后的回调
});

参数说明

speed
用于控制平移速度,数值越大,速度越快,仅适用于分类类型 'cat' 或者时间类型 'timeCat' 数据。
threshold
hammer.js 设置,用于设置识别 swipe 事件的最小移动距离,详见 http://hammerjs.github.io/recognizer-swipe/
velocity
hammer.js 设置,用于设置 swipe 移动的最小速度,详见 http://hammerjs.github.io/recognizer-swipe/
limitRange
用于设置图表平移的最大最小范围,需要同 x 轴对应的数据字段对应,使用如下:
// 假设 x 轴对应的数据字段名为 fieldA
limitRange: {
  fieldA: {
  	min: 0, // 最小值
    max: 100 // 最大值
  }
}
设置之后,图表只会在 x 轴的 0 - 100 数值范围内移动。
onStart
事件触发后的回调。
onStart(ev) {}
onProcess
事件进行中的回调。
onProcess(ev) {}
onEnd
事件结束后的回调函数,用于可以基于该回调函数进行相应的操作。
onEnd(ev) {}

实例

快扫平移
